Вентилятор канальный прямоугольный ВКПН 50-30-4E-2,8

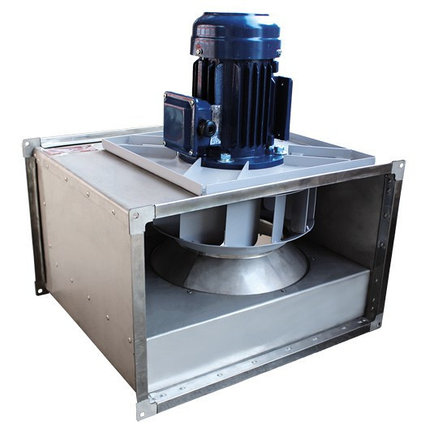

Прямоугольный вентилятор канального типа ВКПН 50-30-4E-2,8

Используется в вентиляционных системах и системах кондиционирования в зданиях офисного назначения, предприятиях общественного питания, в развлекательных комплексах, торговых центрах и складских помещениях.

Прямоугольные канальные вентиляторы ВКПН используют в составе канальных систем вентиляции. Агрегаты выпускаются только в специальном исполнении. Двигатель вынесен за пределы каналов для защиты от нежелательных воздействий воздушной среды. Мощность 180-220 Вт, максимальный расход воздуха – от 800 до 14400 м³/час.

Вентиляторы ВКПН созданы для перемещения взрывобезопасных газовых смесей, имеющих температуру не ниже –20 0С. Максимальная температура газовых сред имеет индивидуальное значение для каждого типоразмера. Перемещаемые смеси могут содержать включения в виде твердых примесей, размером до 100 мг/м3, исключающие присутствие липких и волокнистых веществ.

Конструктивное исполнение

Серии ВКПН соответствует требованиям ТУ 4861-019-151548-04. Механизм изделия находится в корпусе, изготовленном из стали, покрытой слоем цинка. Рабочее колесо имеет лопатки, загнутые назад. Прибор комплектуется электродвигателем с выносным ротором однофазного (220 В) или трехфазного (380 В) типа, который установлен на шарикоподшипниках, не нуждающихся в профилактике. Термозащита встроенного типа обеспечивает сохранность двигателя.

Изоляция соответствует классу IP54, рабочая температура находится в диапазоне –40 0 С +40 0С.

Конструкция

Канальный вентилятор ВКПН представлен в 8 типоразмерах: 30-15, 40-20, 50-25, 50-30, 60-35, 70-40, 80-50, 100-50 2/4 (2- или 4-полюсный электродвигатель). Пара чисел обозначает размер вентилятора (в см), соответствующий размеру воздуховода. Рядом также ставится буква D/E, указывающая на тип двигателя (однофазный, трехфазный).

Вентиляторы ВКПН представлены в 7 типоразмерах (40-20, 50-25, 50-30, 60-35, 70-40, 80-50, 100-50) в специальных исполнениях: общепромышленное коррозионностойкое, взрывозащищенное разнородное, взрывозащищенное коррозионностойкое и кухонные вентиляторы.

*Во взрывозащищенном исполнении данные двигатели заменяются на двигатели мощностью 0,37 кВт и частотой вращения 3000 об/мин
**Во взрывозащищенном исполнении данные двигатели заменяются на двигатели мощностью 0,25 кВт и частотой вращения 1500 об/мин
Примечание: Срок изготовления 20-25 раб.дней, плюс доставка 10 раб.дней.

Габаритные и присоединительные размеры
