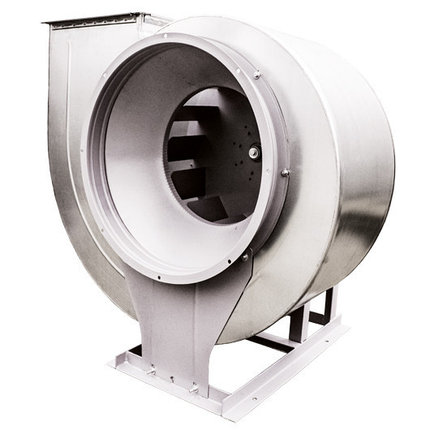

ВР 80-70 № 10,0 (18,5 кВт | 1000 об/ мин) - Общепромышленное, углерод. сталь, фото 1

ВР 80-70 № 10,0 (18,5 кВт | 1000 об/ мин) - Общепромышленное, углерод. сталь

Описание
Информация для заказа

ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ НИЗКОГО ДАВЛЕНИЯ ВР 80-70 № 10,0 (18,5 кВт | 1000 об/ мин)

Радиальные вентиляторы ВР 80-70 низкого давления, эффективные агрегаты, предназначенные для перемещения воздуха при давлении до 2 000 Па. Они широко используются в системах вентиляции и кондиционирования воздуха в промышленных, жилых и административных помещениях и зданиях. Вентилятор радиальный ВР 80-70 производится по ТУ 4861-001-85589750 и по ТУ 4861-005-85589750 (взрывозащищенное исполнение).

В ассортименте нашей компании имеются различные вентиляторы низкого давления, технические характеристики которых зависят от типоразмера, материала изготовления и других особенностей определенной модификации. С помощью широкого типоразмерного ряда можно с легкостью подобрать оптимально подходящее вентиляционное оборудование. Типоразмеры ВР 80-70 варьируются от №2,5 до №12,5.

Радиальный вентилятор состоит из следующих элементов: спиральный корпус (улитка), рабочее колесо, коллектор (конфузор), станина (рама), привод (электродвигатель).

Поток воздуха или газа, поступающий во вращающееся рабочее колесо, попадает в канал между его лопатками, и изменяет направление движения с осевого на радиальное. Поток двигается в радиальном направлении к периферии колеса, сжимается и под действием центробежной силы отбрасывается в спиральный кожух и далее направляется в выходное отверстие. Спиральный поворотный корпус «улитка» выполнен с применением метода Питтсбургского фальца, обеспечивающего высокую надежность и жесткость конструкции. Внутри корпуса расположено рабочее колесо с 12 загнутыми назад лопатками, соединенное с двигателем по 1 схеме (напрямую), по 3 схеме (через промежуточную подшипниковую опору) или по 5 схеме (через клиноременную передачу).

Размеры:

Габаритные и присоединительные размеры вентиляторов ВР 80-70 исп-1

Типоразмер вентилятора А, мм D, мм D1, мм F1, мм F2, мм F5, мм F6, мм H, мм Lmax, мм L, мм
2,5 162 257 290 175 175 197 197 320 521 165
3,15 205 318 353 221 221 243 243 410 604 188
3,55 230 360 388 248 248 282 282 453 694 202
4 260 405 440 280 280 312 312 520 763 218
5 324 502 537 350 350 382 382 650 845 253
6,3 410 633 668 441 441 472 472 720 1002 299
7,1 462 715 752 496 496 532 532 805 1150 332
8 520 803 850 560 560 592 592 905 1300 388
10 650 1000 1040 700 700 754 754 1212 1534 452
12,5 813 1250 1310 875 875 906 906 1350 1826 -

Типоразмер вентилятора L1, мм L2, мм L3, мм S, мм d, мм d1, мм d2, мм h, мм nотв., шт n1отв., шт n4отв., шт
2,5 265 32 - 220 8 8 12 198 8 4 4
3,15 316 84 - 220 8 8 12 238 8 4 4
3,55 409 61 - 290 10 10 12 260 8 4 4
4 386 114 - 290 10 10 12 291 8 4 4
5 376 104 - 410 10 10 15 340 8 4 4
6,3 395 125 - 460 10 10 14 420 8 4 4
7,1 510 210 - 530 10 10 15 476 8 4 4
8 465 135 - 606 12 10 14 533 16 4 4
10 240 382 240 796 12 10 18 646 16 4 6
12,5 407 268 407 1260 14 10 14 800 16 4 6

  • Цена: Цену уточняйте
